VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

朱雀 2017-05-22

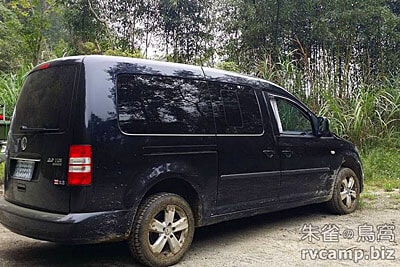

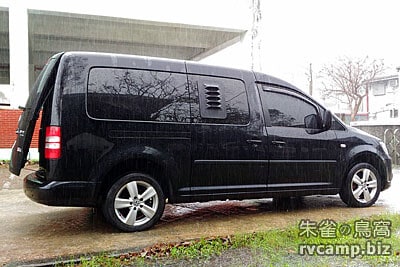

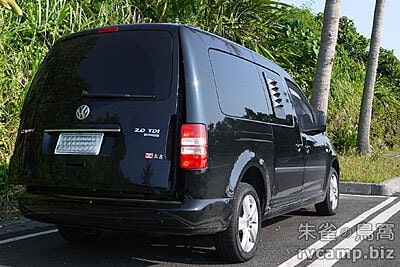

下面是我們家 CADDY Maxi 2.0 未加工前的車子內裝,我原先的想法是移除第二排座椅,保留第三排 (如圖),這樣子座椅前方會有個方正空間可以使用,夜間則利用第三排座椅的椅背當支撐點架設車床板,算是個很理想的規劃!! 只可惜要動工的前幾天意外發現 CADDY 的座椅竟然是階梯式設計,等於是第三排要比第二排高了至少 10cm 以上,導致椅背 (床板) 與車頂間高度不夠,人員坐著無法挺直腰桿很不舒服,因此整個已想好的計劃也被迫放棄而得重新來過... ><
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

既然第三排座椅有過高問題,那就改以保留第二排座椅的方向來思考了...

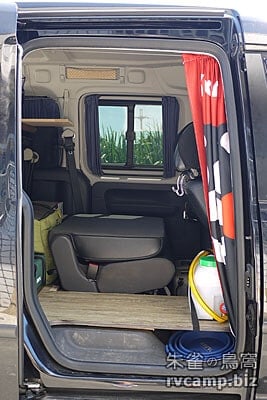

  1. CADDY 的第二排座椅原本有三個位置,我保留了左邊兩個,移除右邊一個,讓右側滑門的出入口能變寬些方便人員進出。
  2. 第二排座椅前翻時坐在椅背上挺直腰桿,頭部並不會去碰到車頂且還有些許距離,正好能符合我要的理想高度。
  3. 第二排座椅的椅背內層有硬板結構,耐壓且平整,除了能做為車床板的支撐面外,視需要還可充當成車內小桌使用。(需再配合防水桌巾及隔熱板)

所以最後敲定:我們家的 VW CADDY 2.0 Maxi 車中床規劃,是以保留第二排座椅,並以座椅前翻時的椅背高度為參考值來進行相關作業。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

這是 VW CADDY Maxi 車內空間規劃簡圖 (目前使用中的版本):後車廂設置木櫃並區分成三格 (參考概念來自這裏:ESCAPE 休旅車後車廂載運裝備模式調整),其中 C 格內部空間較深,用來收納 27 秒帳、伸縮營柱等一些長型裝備。尾端有一片活動桌板充當櫃門,木櫃上面疊收床板與床墊,行動冰箱則是擺放在木櫃 C 格的上方處。至於中間的木地板範圍是我刻意保留的空間,當需要窩在車內活動時相當好用。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

這個是夜間模式的平面簡圖:將行動冰箱轉移至駕駛座的後方處,即能利用木櫃面及第二排座椅的椅背面來架設床板並鋪上床墊。床板下方空間可以藏收一些裝備,原本的活動桌板 (櫃門) 則轉變成床頭板用途。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

插花補充:附兩張最早期的車內空間規劃圖 (第一代版本),不同處在於行動冰箱的擺放點,以及床板與床墊右上角的缺口配合。但此模式有個缺點:右測滑門口因行動冰箱佔用造成人員出入不方便!! 故幾經思考,才又衍生出第二代的改良版本。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

有了腹案後,要付諸執行又是一段不同的歷程... 在此要特別謝謝好友老大 & 鴨姐在木作方面的全力配合支援,才讓我心中的構想得以完整實現!! ^^
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

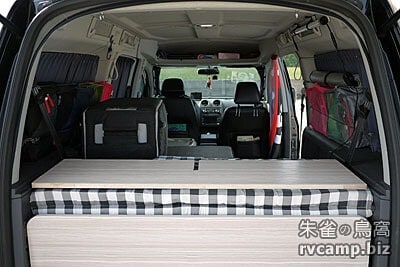

完成品外觀:這是我們家的 VW CADDY Maxi 2.0 車床組,包含床板 + 床墊 + 木櫃 + 活動桌板,平日行車時會輔以彈性繩加強固定。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

相片中第二排座椅椅背已翻折,大型黑色物件是 indel B 40L 行動冰箱 (日間擺放點),藍色小箱子則是收納雜物用,當行動冰箱要轉換位置時也會派上用場。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

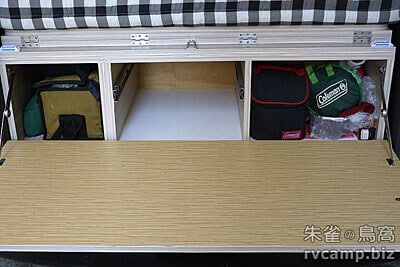

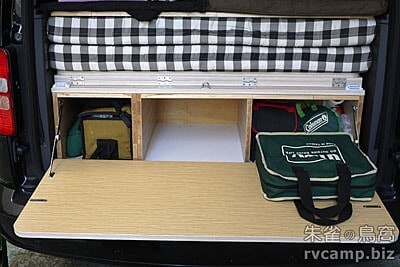

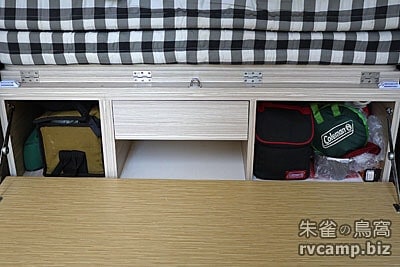

移開床墊並放下活動桌板 (櫃門) 後,即會見到疊收的床板及下方的木櫃組...

  • 木櫃右邊的兩個隔間較淺,專門收納和炊事相關的裝備,包括爐具、鍋具、餐具、刀具、碗籃、調味罐,隔熱手套... 等全都集中在此處。當利用活動桌板進行炊煮作業時要取用相關物品很方便,是老婆專責的管理區域。
  • 木櫃左邊的單一隔間較深,長度直延伸至第二排座椅後方為止,內部空間可以完整放入 E-Z UP Dome II 快速帳 (27 秒帳) 與邊布配件,或是營柱、衛浴帳、登山杖等柱狀型的裝備。

註:後期因考量到移動露營時的機動性,已較少帶 27 秒帳出門,因此多出來的空間可再放入 UNRV 小型天幕、鋁箔隔熱墊、萬用工具袋等露營相關用品。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

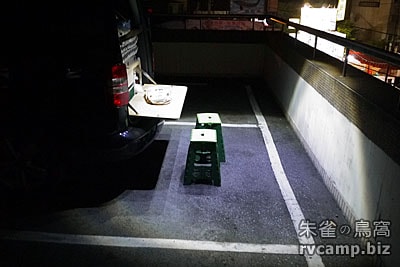

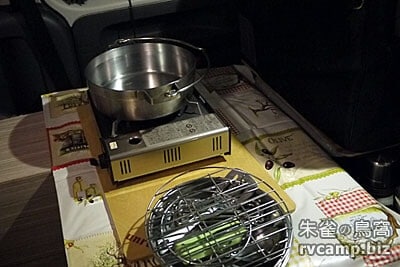

這是活動桌板,平常直立與木櫃間採磁吸方式固定 (當櫃門),放下時即變成一張萬用桌,看是要炊事 or 用餐都行。雖然出門露營我還會帶著 UNIFLAME 小鋼桌和 UNRV 小竹桌,但絕大部分的需求利用這張桌板便可以解決,相當好用!!
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

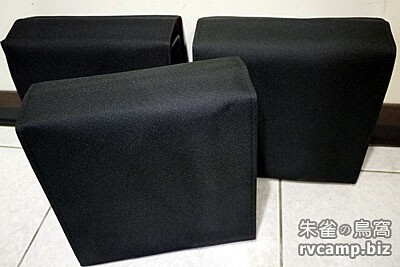

另外我還有準備幾個符合尺寸的小木塊,如果放置 SOTO 不鏽鋼荷蘭鍋之類的重型鍋具,又怕活動桌板的轉軸與拉桿結構無法負荷,這時便可墊入桌板下方輔助支撐。小木塊側面有鎖強力磁鐵,故平時是磁吸藏收在尾門內側方便隨時取用。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

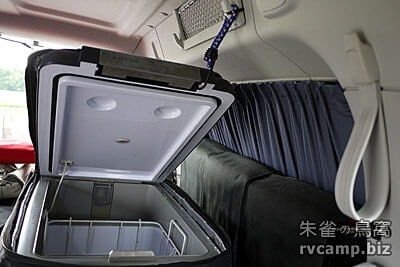

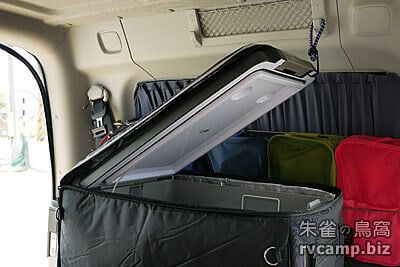

接著是行動冰箱擺放位置的轉換... 由於 indel B 40L 行動冰箱的體積大又重,沒辦法收在床板下也不可能搬下車,因此當車內要轉成夜間就寢模式前,便得先找到合適的空間來安置它。(下圖是沒穿外套的 indel B 40L)
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

在早期的規劃,白天行動冰箱是放在地板上,晚上再移動至副駕駛座後方,床板與床墊的右上角切個缺口配合... 不過此模式會造成右側滑門口出入不方便是其缺點。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

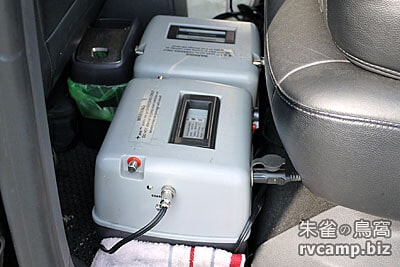

後來想到駕駛座後方的空間或許可以利用... 該處是放置兩顆 WAECO RAPS36 行動電瓶,負責供應車內 12V 裝備運作。待經過幾次調整測試後,發現只要將駕駛座的椅背豎直,再配合藍色小箱子擺入墊高,便能形成一個和第二排座椅椅背切齊的平面,剛好可以放置行動冰箱!! (完美 ^^)
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

為了讓作業過程能更輕鬆方便,行動冰箱的日間擺放點也改成在木櫃 C 格上方,當要轉換位置時只需 "滑動" 而不用搬運,省力快速許多!! 新的轉換模式可以解決原本右側滑門口出入不便的問題,且車床板鋪面也能完整,不用再切割缺口配合。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

而當行動冰箱轉移至駕駛座後方,少了藍色小箱子及冰箱佔用後,整個車內空間也變得比較寬敞,更利於人員窩在車裏活動。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

再來是車床板的架設... 在床板打開前,先組裝用來輔助支撐的十字固定座。另外也請老婆當麻豆端坐在椅背上拍張照,示範一下床板的鋪設面與車頂間的高度足夠,人員頭部仍有些許空間。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

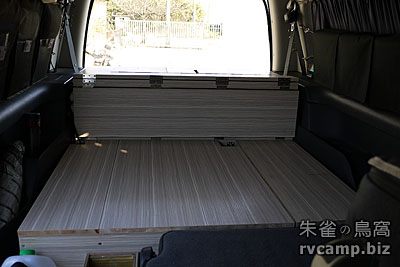

車床板為六分木心板材質,厚度約 1.8cm,共四片配合鉸鍊組裝,平日呈 W 型疊收在木櫃上,要使用時向前打開平鋪即可。總長度約 190cm,寬度則受限於 CADDY 車內空間為前寬後窄設計,僅約 110cm 左右。床板的支撐點來自於木櫃 & 第二排座椅的椅背 & 十字固定座,架好後相當的平穩堅固。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

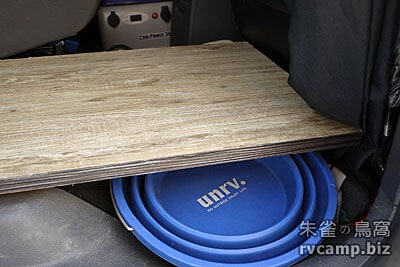

床板邊角有圓弧處理,以避免人員碰撞受傷;床板下方還可以藏收一些小裝備,充份利用車內的畸零空間。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

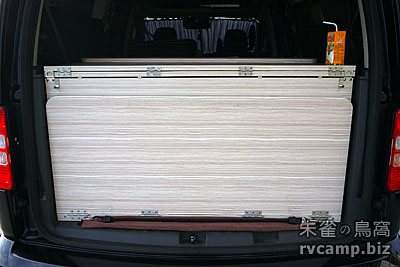

當車尾的活動桌板蓋上後,即轉變成床頭板的功能,避免睡覺時枕頭或其他物品滑落至車外;另考量到床頭板與木櫃間的磁吸力道可能不夠 (睡時誤碰會彈開傷到紗網),就寢前我會在桌板中間勾一條短彈性鉤來加強固定,不用時也能拆除。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

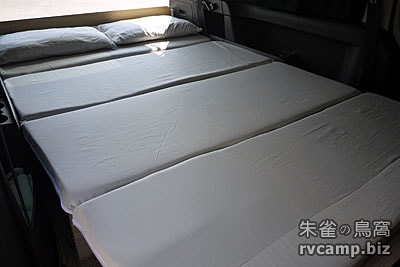

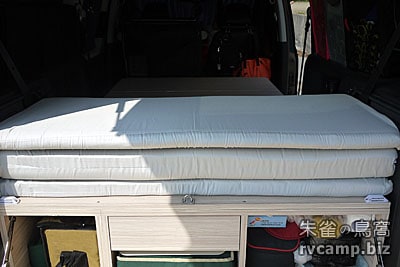

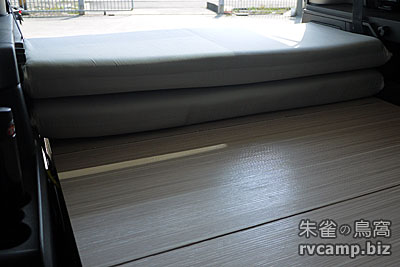

至於床墊方面,內部我是利用旅居者車頂帳的軟墊裁切修改而成,厚約 8cm,軟硬度適中;外層床單則是找到家裏現有的兩張雙人床尺寸床單 (黑格紋 & 粉圓點) 縫合而成,並讓黑格紋面向上。平日整組床墊也是四片呈 W 型折疊收在木櫃上面,當車床板架好時直接鋪上即可。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

夏天露營時,床墊上會再加鋪涼蓆搭配小涼被,睡起來較舒爽些。在冬季露營時,則會出動兩顆小樹睡袋來加強保暖... 另因車內空間足夠,小樹睡袋並不會被刻意壓縮捲收,而是找個較寬大的外袋將它折放在裏頭,要使用或收納時才會快速方便。(參考文章:Slumberjack LIL´ TIMBER 小樹信封型睡袋)
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

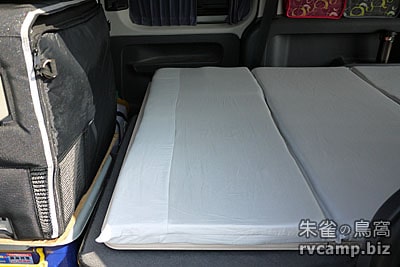

在相片中會見到床墊末端缺了一角,那是早期為了配合行動冰箱擺放位置而做的缺口處理 (第一代車中床版本);因目前沒啥影響,就暫時不去理它了。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

以上的 CADDY 車中床模式轉換 (含寢具),如果只有老婆一人,待在車內可獨自完成所有作業,耗時在五分鐘內;若是我配合幫忙的話,時間自然再縮短些。
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享

本篇文章還有內容,請翻下一頁 »
VW 福斯 CADDY 2.0 Maxi 4motion 露營用車中床組規劃分享
目前有 10 則留言
  1. 3

    我之前也是露營愛好者,拜讀過朱大許多精彩文章,之後因故減少露營活動,近期並改為車床族,但還在入門學習階段,沒想到朱大也是此同好中人,而且寫出如此詳盡的分享文,希望以後能再看到朱大更多的車露心得分享,造福大眾啦!

    1. 轉變成車中床模式後,出遊過程可以更輕鬆些,日後露營活動也能玩的更長久。謝謝您!! 會找時間再寫文補充不足之處的。

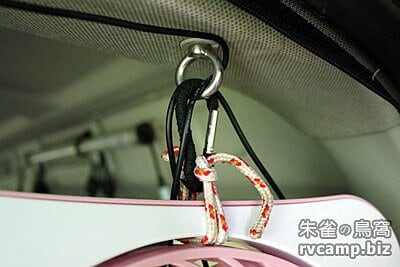

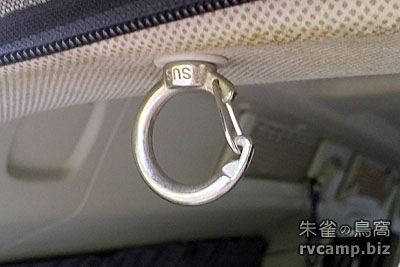

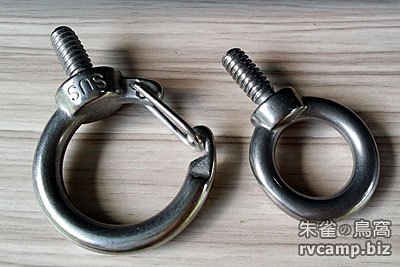

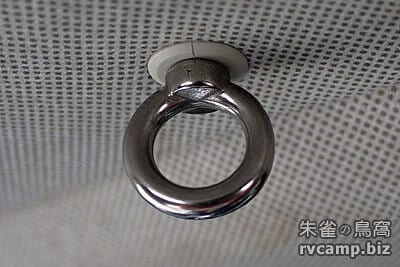

    1. 以 VW CADDY (第三代) 為例,車內頂棚有多處是採用星狀螺絲的塑膠扣輔助固定。只要轉下中間的公螺絲,替換成符合規格的鋼環即可;側向拉力稍顯不足,但縱向力道沒問題,吊掛物品很適合。不過因車款車種不同,車體結構自然不同,您得自行嘗試看看。
