WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

朱雀 2016-09-29

WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)
品牌:WAECO (Dometic)
尺寸:長 22.7cm x 寬 23.0cm x 高 24.5cm
重量:約 13.6kg

接續前篇「ESCAPE 休旅車後車廂載運裝備模式調整 (分層收納法)」文章中提到的第二電瓶,本文再來分享我們家目前出門常帶的裝備:WAECO 行動蓄電池組 (RAPS36)。

說到 WAECO 這個在 1974 年創立於德國的品牌 (後於 2007 年併入瑞典 Dometic 集團),喜愛戶外活動的同好們應是耳熟能詳,尤其它的行動冰箱系列產品更是廣受到國內 RV 露友們的歡迎。以個人身邊的露營朋友為例,只要有使用行動冰箱者,品牌選擇上幾乎都是 WAECO;尺寸齊全、品質有水準表現是主要因素,在國內知名度較高也是個關鍵!! 下面是截自 Dometic 官網 Compressor Coolers 類別中,亦是大家比較熟悉的 CoolFreeze CF 系列產品圖片參考。

不過本文要分享的並不是行動冰箱 (我沒有 WAECO 冰箱 ^^"),而是該品牌的行動電源產品「CoolPower RAPS36 蓄電池組」,也就是俗稱的行動電瓶或是第二電瓶。當遇到較特殊的露營環境時 (如:野營),便可以提供電力給我手邊吃 DC12V 的電器裝備使用,像是電扇、LED 燈具及行動冰箱等 (文末有補充說明)。下圖是我們家目前服役中的 indel B 40L 行動冰箱 & WAECO CoolPower RAPS36 蓄電池組的合照。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

在 ESCAPE 後車廂裝載模式改造文章中我曾提到,當時空間規劃即有預留第二電瓶的擺放位置:正常情況下我都會帶一組 RAPS36 蓄電池 (電量 36AH) 出門備用... 基本原則就是跟著行動冰箱一塊走,有冰箱就會有電瓶,萬一遇到露營區供電有電壓不穩情況時便可以派上用場。但如果今天是要跑野營行程時,我便會載兩組 RAPS36 蓄電池 (總電量 72AH),甚至再加上一顆 50AH 深循環電池輔助,以應付野外環境中各種不同的電力需求。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

這裏先插花說明幾個等一下會遇到的專有名詞:

  • V (伏特:電壓單位),A (安培:電流單位),DC (直流電),AC (交流電)。
  • AH:安培/小時,為電池容量的計算單位。
  • DC12V:代表電壓 12 伏特的直流電,一般車輛是採用 DC12V 運作車內的電子設備,不過有的大型車種 (如:卡車、巴士) 則是使用 DC24V 規格。

其實電力學並非我的專業,僅是懂一些基本概念,文章中如有錯誤之處也請大家不吝指正!! 以下開始 WAECO CoolPower RAPS36 蓄電池組的介紹...

這是產品包裝,紙箱上印有簡單的規格說明。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

箱內物品一覽:蓄電池本體 + 車用充電線 + 使用說明書。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

WAECO CoolPower RAPS36 蓄電池組的外觀,長寬高各約 24cm 的體積不大,但是重量達 13kg 以上,算是相當有份量!! 內容物為兩顆 18AH 深循環蓄電池並聯組成 (這是我稱它做電池 "組" 的原因),可儲電容量合計 36AH,作業環境溫度為 -20℃ 至 60℃ 間。依原廠資料提供:此組蓄電池規格為 AGM (Absorbant Glass Mat) 等級,因此在放電深度、輸出電壓與循環壽命方面的表現會比一般蓄電池要優異些。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

WAECO RAPS36 蓄電池組的各個角度相片參考,雖然是塑料外殼組裝而成,但做工紮實,細節部分處理的不錯,整體質感頗佳。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

蓄電池正面的左右各有一個 DC12V 輸出孔座,中間則是電壓值顯示面板。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

當按壓面板的紅色鈕時,LCD 顯示幕即會出現蓄電池當下的電壓數值,側邊還有 FULL 與 LOW 警示燈,讓使用者可以隨時了解電瓶的使用狀態。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

如果電壓值高於 12.8V,按紅鈕時 FULL 綠燈會亮起,代表蓄電量約有 80% 以上;當電壓值低於 11.3V 時便會亮 LOW 紅燈,表示電量已降至 20% 以下,此時應立刻進行充電以避免蓄電池過度放電而受損!! 下圖是摘自說明書的相關內容參考。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

左邊的 DC 電力輸出插座有附加軟質防塵蓋,適用於一般常見的標準規格點煙頭 (雪茄頭),需要用電的 12V 電器裝備即是從此處接電使用。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

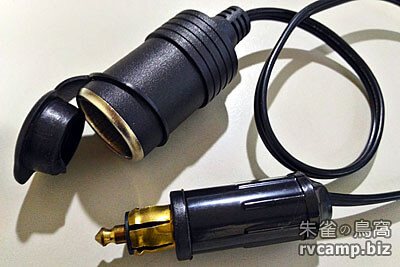

右邊的插孔座則是附加硬質防塵蓋,同樣有提供 DC12V 電力輸出,不過孔徑尺寸適用於較特殊的 hella 規格。(不確定此規格的來源... 歐規?或是機車專用?) (104/06/07 加註:依露友告知,此種接頭常見於歐規的重型機車使用。)
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

下面圖表是 WAECO 提供的 RAPS36 蓄電池組的能耐數據參考,測試環境溫度為 32℃,對象是以自家的行動冰箱為主。如果天氣涼爽些,或是運用一些保冷的小技巧 (如:接電池前儘可能先降低冰箱內溫度),那麼使用時間應可再延長些。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

蓄電池上方有翻折式提把構件,方便讓使用者提攜移動。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

黑色提把的兩側是 AC 充電輸入接頭,分別有正極 (紅) 與負極 (黑) 標示,當利用 AC 電源的充電器幫蓄電池進行充電時即是接線在此處,輸入上限值為 12A。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

這是使用 AC110V 充電器 (10A 規格) 進行充電作業時的模擬情況。
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)

本篇文章還有內容,請翻下一頁 »
WAECO CoolPower RAPS36 行動蓄電池組 (DC12V 輸出)
目前有 10 則留言
  1. 1

    沒想到朱雀兄連 RAPS36 都有。我自己有Waeco CF-50冰箱,當初也想買 RAPS36,後來因為價格加上當時台灣幾乎買不到,自己改買了一顆60AH的一般密閉式汽車電池(價格不到RAPS36 的1/4,想說壽命比深循環短也都划算)。結果今年夏天太熱,幾乎都在夏眠偶爾輕裝出門,電池頂多拿來接LED燈跟充手機。 經朱雀介紹,才發現原來 RAPS36 前陣子在台灣已經有公司貨(連博客來都有)。只是現在又都買不到了~

    1. WAECO RAPS36 蓄電池的價格算是偏高些,原因應是在於內部那兩顆 18AH AGM 深循環電池組加上品牌之故。不過它是電池 + 外殼的組裝,整合性高方便提攜,頗適合沒在車上固定裝設第二電瓶池充電系統的使用者;且日後如果電池壽命到了,也可以自行更換電瓶續用... 這些可算是它的優點吧。

      其實電瓶只要能合用便 ok,不過若是屬於長時間使用的需求 (如:行動冰箱),那麼仍建議採用深循環電池會比較適合.. ^^

  2. 2

    朱雀兄說的極是,不知道朱雀兄有沒有實測過RAPS36的36AH實際接冰箱或可以使用多久/一般使用下深放多少AH? 一般非深循環的電池怕過度放電,60AH放個70%就差不多要回充了~這點RAPS36內建電壓顯示器就很方便

    1. 還沒真正試過單一顆電瓶僅接 40L 冰箱運轉至極限的經驗,曾有次 RAPS36 被操到亮紅燈 (掉到 11.3V 以下),不過那次是輪接多個 12V 電器,還包括了 LED 照明、電扇的結果。(下圖是原廠提供的數據)

      所以若是野營行程,我會帶兩顆 RAPS36 出門,專門餵 40L 冰箱,理論上應可撐上 24 至 36 小時 (非持續運轉)。至於照明及電扇的電源,因耗電量低,就用汽車電瓶來頂替了。

  3. 3

    朱雀兄,因最近購入CFX-50,看到RAPS-36的行動電源,有想要購入,
    但覺得還需要占用車內寶貴空間,且我們家庭很少野營,惟怕遇到營地供電不穩,不知可否直接使用市售穩壓器,再直接供應給CFX-50使用!有沒有啟動瞬間電流的問題?
    另,文中你提到AC110V 充電器 (10A 規格)因照片只看到一半,你是指穩壓器嗎?還是轉直流12V/10A?
    請問哪裡可以購得?似乎在營地接110V對RAPS-36充電再供應也是個不錯的方案,如此再問可以接著110V營地電源再接往RAPS-36充電的同時接著CFX-50嗎?感謝!

    1. 1. 經由穩壓器輸入電源是可行的方式,我自己沒用過,但常見到同行的露營朋友們使用。瞬間啟動電流應是取決於 110V 轉 12V 的變壓器品質,和穩壓器無關。(穩壓器 → 變壓器 → 行動冰箱)

      2. 是指接 110V 電源,來幫 12V 電瓶充電用的充電器,最大輸出達 10A,網拍上或電器行即可購得。

      3. WAECO RAPS36 可以支援您說的供電方式:12V 電源輸入 → RAPS36 → 12V 輸出給行動冰箱,我曾經這麼連接過,但不常用。

    2. 感謝朱雀兄,再詢問您,
      1.若自行購買深循環如50Ah~100Ah容量電池是否直接接點菸座給CFX冰箱可直接插用?因無任何保險絲設計會不會有危險?RAPS36的保險絲是否是防止充電過壓的保護,非單純放電給冰箱用時的保護?因想自行添購大容量一點的備用電池。當然重量也會增加很多!
      2.實際使用50Ah容量大約可用多久?完全不接外電的情況下,約5度C左右不冷凍!
      感謝你!

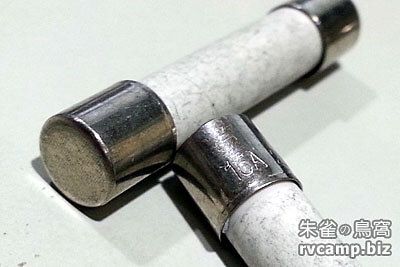

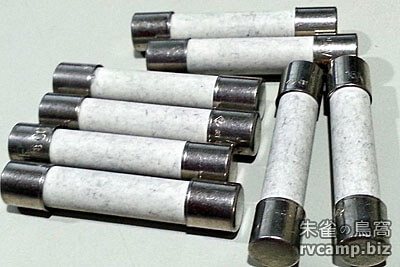

    3. 1. RAPS36 有兩顆 15A 保險絲,各別負責兩個插孔的輸出保護,至於輸入 (充電) 方面應是沒有。如果是自行安裝大容量電瓶,建議可加個保險絲介面,對於受電方 (如:冰箱) 較有保護性。

      2. 因這個牽涉到冰箱的壓縮機耗電量,得靠計算得知。另外冰箱持續運轉,以及啟動瞬間的需要電流也不同,所以常遇情況是電瓶還有電力,但是冰箱卻無法啟動。個人之前曾用過 indel B 的 18L 行動冰箱配合 50AH 深循環電瓶,設定 -3 度,使用 24 小時沒問題,不過那時是冬季的天氣形態。

      下圖則是 RAPS36 的 36AH 電容量與 WAECO 冰箱搭配的數據參考,或許您可依此推算看看。

    4. 朱雀兄,感謝!自行搭用深循環電池輸出端加裝保險絲是否與raps36同15A, 250V的即可?確認一下!
