Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

在前一篇「Coleman 200A 汽化燈油管拆解 (Generator + Fuel Valve)」文章中已處理了燈火閃爍明顯的毛病,這篇就來談談 200A 汽化燈在加壓打氣時,偶而會出現加壓桿漏氣問題的解決之道!至於起因,則請參考「Coleman 200A 汽化燈 (1979 年 11 月)」這篇文章的說明~ ^^

一般來說汽化燈具 (爐具) 會出現漏氣的情況,不外乎是下面兩種原因造成...

  1. 油壺蓋的 O 型墊圈損壞造成封閉性不佳!這時就算有打氣進去,氣體仍會從注油口處外洩而導致油壺無法蓄壓,壺內無壓力上送油料,汽化裝備自然停擺。解決方法是更換油壺蓋的墊圈,加強油壺的氣密度即可。
  2. 打氣加壓幫浦組件出了問題!這是 Coleman 汽化燈具 (爐具) 的通病,狀況是:雖然有將空氣打入油壺中,但是只要手一放開加壓桿,氣體或油料便會從加壓桿中間的氣孔外洩而出,或是將加壓桿整支頂起。這個便是加壓幫浦裏頭的 "逆止閥" 零件在做怪,也是本次將著手處理的主要目標。

Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

打氣幫浦是汽化裝備獨具的重要組件!有了它的加持,汽化裝備才能在低溫環境中持續穩定地發揮效用。不過因其結構的複雜性,也正是一些汽化燈爐常見小毛病的根源~ @@ 除了上述的漏氣情形之外,因加壓幫浦故障所帶來的狀況,還包括有打氣桿無法壓入 (逆止閥問題)、打氣有空虛感 (活塞頭問題) 等症頭... 以下我會先針對 Coleman 200A 汽化燈的漏氣問題排除進行說明,並提及逆止閥故障時可能帶來的相關影響,限於篇幅或有不足處,就待日後再撰文補充了~ ^^
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

首先來了解逆止閥 (Check Valve) 的作用:它的位置在打氣幫浦組件的最裏處,形體嬌小 (在標題相片中可見到),扮演著外部氣體進入油壺內的通道閘門角色。在正常情況下進行加壓打氣時,逆止閥會開啟,好讓外部的氣體順利進入油壺內;一旦打氣動作停止時,逆止閥會受到油壺內的氣體壓力外推而自動閉合,以防止壺內的氣體洩出。

而逆止閥故障,指的就是逆止閥內部的阻氣構件失去作用,無法隨著加壓打氣動作開啟或閉合!這個阻氣構件實際上只是一顆小鋼珠,它會隨著氣體壓力,在逆止閥裏向上或向下滑動,來達到堵氣或通氣的效果。如果今天這顆小鋼珠因潤滑度不足、球體表面過澀而卡住不動,這時候便會出現兩種情況:第一種是打氣桿很難下壓,外部氣體無法打入 (鋼珠卡在逆止閥上方)。第二是氣體打入後,在壓桿頭尚未鎖緊前隨即外洩 (鋼珠卡在逆止閥下方),這也正是此盞 200A 出現的問題。

所以當發現會漏氣的原因可能是逆止閥卡死造成時,想辦法予以潤滑是首要之務!以 Coleman 汽化燈具來說,在打氣桿基座上都會預留一個孔洞,旁邊標明 OIL 字樣,這個便是潤滑油 (針車油) 的添加孔。從這個孔洞滴入的潤滑油,可以兼顧逆止閥與打氣桿活塞頭的潤滑效果。因此平日若出現打氣桿微澀不順的情況,亦可從此處著手保養:先滴幾滴潤滑油,再拉動打氣桿幾次,讓內部充份潤滑後,打氣作業便會順暢許多,或也能解決逆止閥內鋼珠卡住的問題。下圖分別是 200A 與「北極星汽化燈」的潤滑油孔位置標示。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

不過這盞 Colamen 200A 有些頑強,在孔洞滴了一些潤滑油後依然不為所動,打氣時照漏不誤~ @@ 這麼一來就得進行拆解手術才能整治它了... 關於打氣幫浦組件的拆解作業,我是將它區分成兩個部分來看待:第一個是外部拆解,僅針對打氣桿及銅針的拆卸,並不包含逆止閥。第二個是內部拆解,就是指最裏處的逆止閥拆卸了。

打氣幫浦組件的外部拆解作業相當容易,算是基礎保養,並不需要任何特殊工具便能達成,建議有玩 Coleman 汽化燈爐的露友們可自己嘗試看看。以下同樣用 200A 進行說明:先取下打氣桿基座的固定扣環,然後便能將打氣桿整支抽出。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

先來瞧瞧從 200A 抽出的打氣桿結構,前方就是打氣時負責壓入空氣的活塞頭零件 (Pump Cup),又被稱為皮碗,200A 是用真皮材質,後期的 Coleman 汽化裝備則多以橡膠材質來取代,故耐用性差了一些。正常情況下的皮碗應該是吸油飽滿、質軟且不變形,才能充份發揮密合推氣的效果。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

102/10/17 註記:
這個就是 Coleman 用的皮碗料件,要換裝前記得先修一下毛邊,有益於日後使用的氣密度。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

打氣桿抽出後可見到銅針 (Air Stem),將之逆時鐘方向轉鬆後即可取出。鳥窩之前的文章常提到:Coleman 汽化燈爐 (北極星除外) 在進行打氣動作前,一定要將壓桿頭先逆時鐘方向轉半圈後才能開始作業!這個旋轉動作,就是帶動這支銅針退離逆止閥口,此時氣體才能壓入。而當壓桿頭順時鐘方向旋緊關閉時,銅針的前端便會頂住逆止閥口以加強油壺的氣密性。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

銅針取下後,就可以看到最裏處的逆止閥了,至此算是第一階段的外部拆解。這時可滴些潤滑油,或是利用細長油管伸入 (如:WD40) 對逆止閥進行潤滑的動作,然後找根細長的棒針、迴紋針或是尖頭起子,稍微撥動逆止閥裏頭的小鋼珠。一般來說進行到這個步驟,大多能解決因逆止閥鋼珠卡住而導致漏氣的問題!如果遇到重症者,鋼珠仍不動如山時,就要準備進行第二階段:逆止閥的拆解!
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

請注意!逆止閥的拆卸並不困難,但是強烈建議要使用專屬規格的工具來處理,以免一時不慎滑牙造成逆止閥損傷,那就得不償失了!以上圖 200A 的逆止閥相片為例,在未拆下前便可發現到邊緣似有崩牙的情況,這可能是前一手的使用者擅用不符規格的工具所造成~ @@ 正常來說,逆止閥的外觀應是下面圖片中的模樣 (圖例為 Coleman 200B 汽化燈)。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

拆卸逆止閥的專用工具有分成兩種:圖片中是美製 Coleman 適用的規格,還有一種是適用於加拿大製品,螺牙粗細稍有不同。專用工具的好用關鍵,在於它的前端剛好可以卡入逆止閥的溝槽中,且工具的粗細尺寸符合打氣幫浦的口徑,進行作業時不會有滑動的疑慮,安全許多。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

插入專用工具後逆時鐘方向轉動,便能將逆止閥拆卸下來。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

近看 200A 汽化燈的逆止閥結構,中間有顆小鋼珠,會有打氣桿無法下壓或是漏氣情況多是它造成的問題!既然已拆下,那就可以盡情地滋潤它了~ XD 正常的狀態下鋼珠應該是滑潤可輕易滾動的。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

這是逆止閥的其他角度照,可清楚見到溝槽邊崩裂了一小塊,觀察斷裂點似有段時間了,好在並不會影響到逆止閥的運作。此外 200A 的逆止閥上頭並無 O 型墊圈,和近代 Coleman 汽化燈具的設計有些許不同。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

左邊相片是逆止閥溝槽和專用工具前端的比較,兩者的尺寸相符。右邊相片則是手動模擬銅針與逆止閥之間的關係,銅針前端的螺紋剛好可以鎖入逆止閥中間的孔洞裏,達到輔助氣密的效果。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

隨附一張從「Coleman 3022 汽化燈」拆下的打氣幫浦組件相片,可明顯比較出和 200A 的不同處:逆止閥多了黑色的 O 型墊圈,打氣桿的構件也不大相同,活塞頭 (皮碗) 則是薄薄的橡膠材質。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

待逆止閥內的小鋼珠清潔潤滑完成,再將相關組件反向依序裝回即可,應就能解決加壓桿會漏氣的問題。至於要如何避免逆止閥內的鋼珠再被卡住!? 以下有兩點建議參考...

  1. 平日勤保養。如果發現打氣時稍有運作不順的情況,適時滴些潤滑油保養,便可免除後續處理的麻煩過程。
  2. 注油勿過滿。這是較常見到的原因!如果油料過滿,加上燈具攜行時晃動傾斜,油壺裏的燃料便容易從打氣幫浦裏端的氣孔 (和油壺相通處) 流入,將逆止閥的鋼珠洗得乾乾淨淨,失去潤滑的效果。這樣子下回要使用裝備時,便容易出現逆止閥故障漏氣的情況!

以上是 Coleman 200A 汽化燈逆止閥拆解的過程分享,也是這盞 200A 的維修保養完結篇。若內文有誤或有任何相關問題,歡迎在此留言交流。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

109/09/17 註記:
正好有同好留言詢問有關打氣幫浦管道裏端的輸氣管相關問題,附張結構示意圖給需要的人參考。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)
103/09/16 註記:

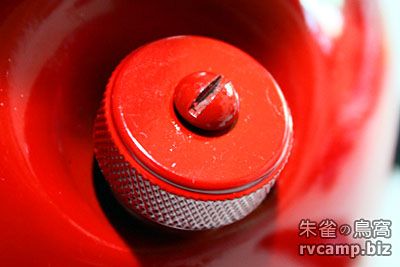

補幾張更換 200A 油壺蓋墊圈的相片參考。
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)
Coleman 200A 汽化燈逆止閥拆解 (Check Valve)

End
