UNIFLAME 營燈架 (コンパクト ランタンスタンド)

朱雀 2015-01-12

UNIFLAME 營燈架 (コンパクト ランタンスタンド)
品牌:UNIFLAME
尺寸:長 55cm x 直徑 6cm (收合)
尺寸:高 195cm x 寬 100cm (展開)
重量:約 1.3kg

這回到苗栗的知泉渡假山莊露營,同行好友 Freeway 剛好有帶了這咖營燈架,特地借來拍照做成記錄。個人會對 UNIFLAME 這組營燈架感到興趣,源起於鳥窩之前曾分享過一篇有關 E-Z Firefly Lantern Stand 營燈柱的文章,文中有提及 E-Z 燈架的幾個小缺點;結果該文發表後 Freeway 留言告知,UNIFLAME 有新推出一款營燈架,恰好克服了 E-Z 的問題,故從那時起便對 U 牌的營燈架印象深刻!! 而這次能見到實品,自然要把握機會好好地把玩一番~ ^^

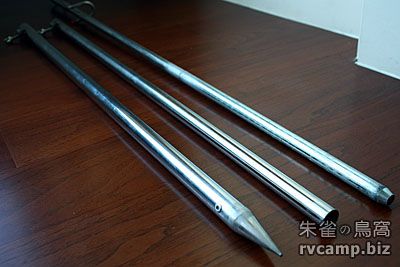

這是鳥窩曾分享過的 E-Z Firefly 營燈架圖片...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

這是 UNIFLAME 營燈架的原廠產品圖片... (圖片來源)

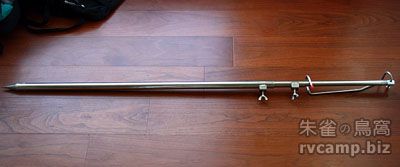

其實兩者的外觀結構幾乎相同,皆是應用三角固定原理來吊掛照明燈具,也異於時下較常見到露友們使用的 Snow Peak Pile Driver 營燈柱 (俗稱:咚咚咚) 的作業方式。和咚咚咚相比,三角架外型的燈架收搭過程比較繁瑣,但它卻擁有收納體積小、穩定性高以及不受地形限制 (如:水泥地) 的優點,因此仍是個人較偏愛的燈架型式。下面是 Snow Peak 營燈柱的產品圖片參考... (圖片來源)

這是 UNIFLAME コンパクト ランタンスタンド 營燈架收納時的樣子,外袋呈柱狀體,長度約 55cm;袋口側的亮面物件是原廠附加的三支小營釘,可用來固定燈架,上頭有 UNIFLAME 的刻印,小巧可愛,當然也能用一般的營釘替代它...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)UNIFLAME 營燈架 (コンパクト ランタンスタンド)

這是從外袋裏取出的營燈架,不同於 E-Z 燈架需再組合小零件,UNIFLAME 營燈架的所有構件都在這本體上 (營釘除外),設計簡潔且不會有遺失配件的疑慮...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

燈架本體連結著一條黃色扁繩,用途是組裝燈架時能確實控制腳架間的距離,以達到最穩固的三角點站立。在組裝前,扁繩僅和其中一支腳架的底端相連...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

UNIFLAME 燈架本體有三支腳架,每支腳架分成四節組裝,材質為不鏽鋼,此點優於 E-Z 的鐵管塗層,耐用性更佳...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

中空的腳架彼此有連結設計,第一節至第三節是使用細鋼纜,第三節與第四節間是使用彈性繩...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)UNIFLAME 營燈架 (コンパクト ランタンスタンド)

其中兩支腳架的第四節末端有榫頭,剛好可以卡入黃色扁繩上的兩個預留孔洞...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)UNIFLAME 營燈架 (コンパクト ランタンスタンド)

UNIFLAME 營燈架的組裝很容易,先將三支腳架的各段節管接合...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

節管接合好後便可以將三支腳架向外打開,這部分 UNIFLAME 用了個很特別的設計!! 它在燈架頭下方多預留了三個孔位,洞內有傾斜角度。要打開腳架時,需將管頭先拔出,然後逆時鐘方向移動一個孔位重新插入,腳架即自然外張成形。燈架頭與第一節腳架間有細鋼纜牽引,因此可見到相鄰的兩個孔洞間有設計小溝槽,這樣子管頭在換孔位時細鋼纜才不會卡住。文字上沒辦法敘述的很清楚~ :Q 附兩張相片給大家比對參考:左圖是腳架尚未打開前的管頭位置;右圖則是管頭移至有傾斜角度的孔洞中,此時三支腳架便會自然打開...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)UNIFLAME 營燈架 (コンパクト ランタンスタンド)

這是腳架打開後的燈架頭,中間的鐵鉤可用來吊掛照明燈具...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

這是燈架頭的上方照,可清楚見到分別連接三支腳架的細鋼纜構件...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

隨後再將其中兩支腳架底端榫頭卡入黃色扁繩的孔洞中,視需要可再下營釘加強固定...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

UNIFLAME コンパクト ランタンスタンド 營燈架到此組裝完成~ ^^
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

順便和 E-Z 營燈架的尺寸做個比較,UNIFLAME 營燈架的收納體積稍長些,但是組裝後燈具懸掛點要高上許多...
UNIFLAME 營燈架 (コンパクト ランタンスタンド)
UNIFLAME 營燈架 (コンパクト ランタンスタンド)

結語...

諸如此類的三角形燈架還有個特點:它能確實劃分出燈具的吊掛範圍!! 尤其在使用發熱型的燈具時 (如:汽化燈或瓦斯燈),因有三支腳架於外層阻隔,可適度防止燈具被碰觸而遭意外燙傷!! 個人覺得 UNIFLAME 營燈架是個設計成熟度高的產品,幾無啥缺點可挑剔,如果嫌 SP 咚咚咚的收納體積太大,相信這款燈架應是個不錯的另項選擇~ ^^
UNIFLAME 營燈架 (コンパクト ランタンスタンド)UNIFLAME 營燈架 (コンパクト ランタンスタンド)

End

UNIFLAME 營燈架 (コンパクト ランタンスタンド)
目前有 10 則留言
  1. 1

    敲擊型的營燈柱,還是有場地的限制,這次在知泉,不知道下面有石頭,死命敲,sp的營燈柱第一節就彎掉了。
    UNIFLAME 營燈架這種類型,使用上可以因地制宜 :idea: 算是另類好的選擇。

    1. 第一節竟然彎了!? :shock:

      很少有 SP 咚咚咚沒辦法釘的場地 (水泥地與瀝青路面除外),知泉營地算是個特例吧~ 土壤下層不只有石頭,而且都還是大石塊...

      這下子不是挺心疼!? :roll:

    1. 這個東東有時會在國內的拍賣網站出現,只是目前沒見到... 不然就是得直接從國外下單或請人代購了~

  2. 3

    朱雀大哥您好
    不好意思, 想跟您請教營燈架的問題
    小弟最近在選購營燈架時, 發現有好幾種類型, 也列了各自的優缺點
    三角燈架 => 優: 安全穩固 缺 : 太佔位置, 不適合在客廳帳內
    咚咚咚 => 優 : 柱形, 不占位置 缺 : 一定要可以釘地面
    uniflame桌邊燈柱 => 優 : 柱形, 不占位置 缺 :一定要有桌子可以夾 雖然燈柱下面也是尖的 但是不知道釘的下去草地嗎

    以上三種類型, 如果主要希望在客廳帳內使用, 不知道以朱雀大哥豐富的經驗, 會建議哪種呢? 還是說有其他類型的可以推薦呢? 謝謝

    1. 還有一種營燈架是採用和咚咚咚相近的單柱設計,但是下方有三角結構輔助支撐,類似 "OutdoorBase 營燈架" 這款,也是個參考選擇。

      以您的需求,使用單柱式的結構會比較適合;U 牌那款也 ok,不過缺點是一定要搭配桌面才行。另外也可以考慮在上方處拉營繩或掛繩鍊來吊燈具,不過一定要注意荷重安全問題!!

  3. 4

    朱雀大人好,
    小弟對於為何俗稱:咚咚咚,感到很有興趣,是不是可以說一下起源阿?

    1. 因它在使用時,是利用自身結構內的實心中柱向下敲擊,好讓尖銳前端能深入土中而站立固定;在作業過程中會有咚咚咚聲響,故露友才如此暱稱此類型的燈柱為「咚咚咚」。


    2. 朱雀大大,
      原來是這樣,就像鑿井機一樣,
      小弟尚未見過朋友之間有人使用本產品,想必是很有趣。
      感謝大大說明

    3. 類似的原理... 鑿井機是馬達提供動力旋轉下鑽,這咚咚咚營燈柱則是靠人力向下撞擊打鑽;方便快速,只是遇到水泥地面或是混合石塊的硬質土壤時就沒輒了.. :grin:
